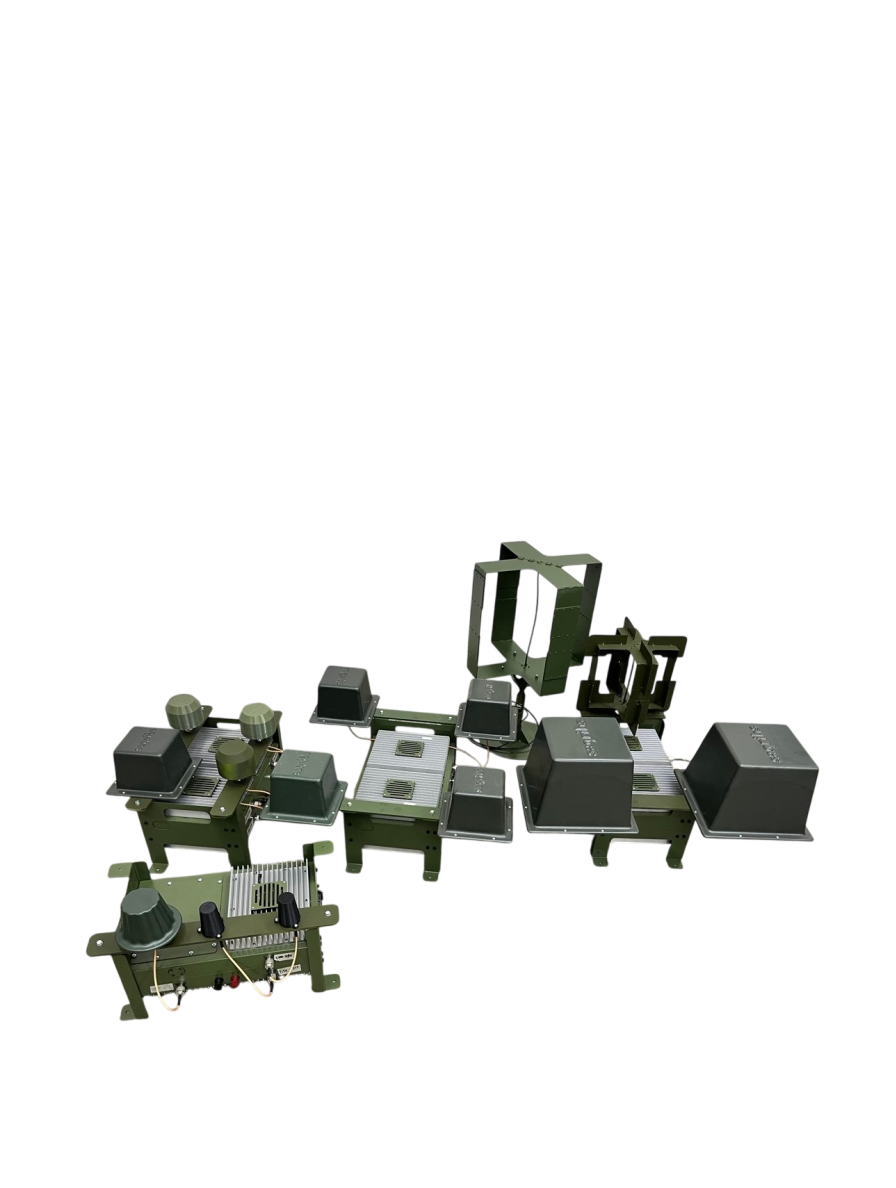

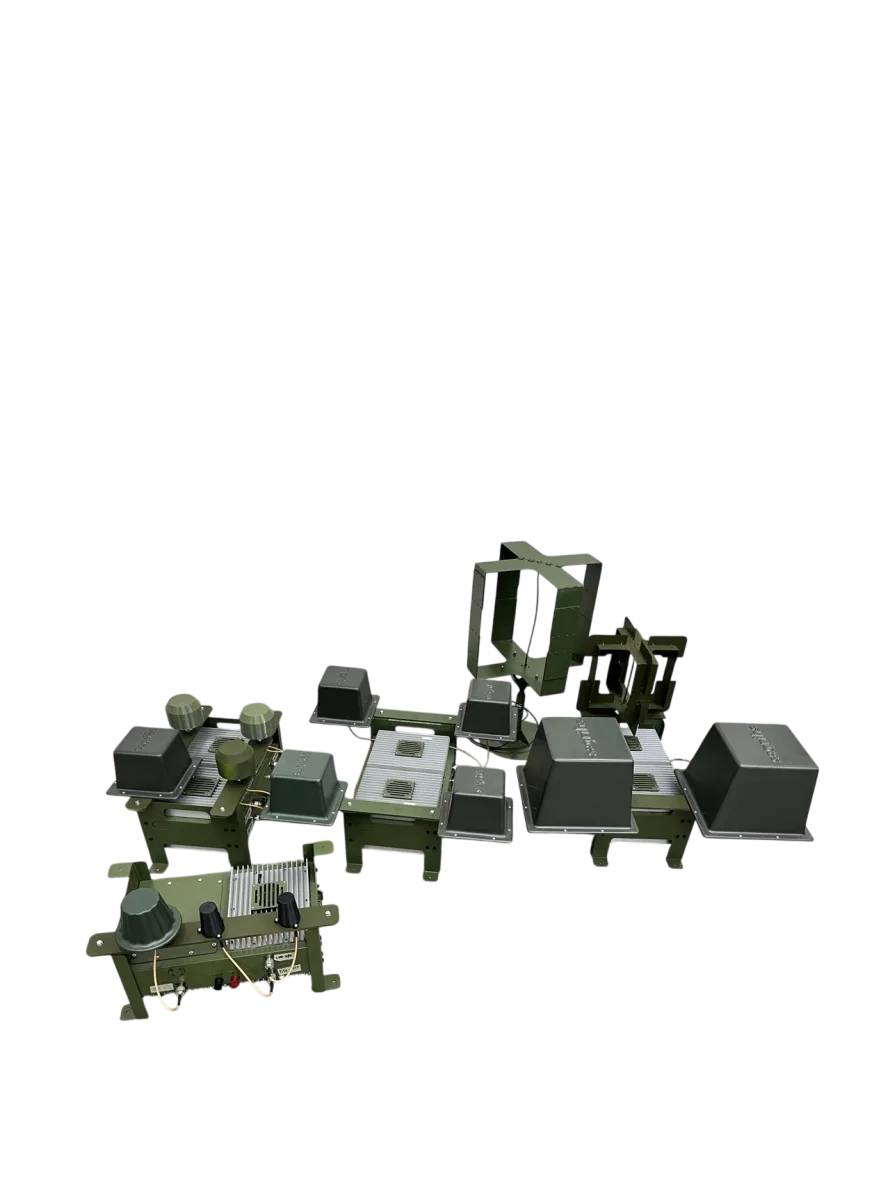

Система РЕП, РЕБ Saqribs РЕП.П127-136.01.000 ФО

Пристрій кодифіковано

Система РЕП, РЕБ «Saqribs» РЕП.П127-136.01.000 ФО — це ефективне рішення для подавлення каналів керування БпЛА шляхом формування активних широкосмугових шумових перешкод з потужністю не менше 50 Вт ±5 Вт на канал, що забезпечує стабільний вплив на бортові приймачі дронів.

Пульти дистанційного керування дозволяють працювати на відстані до 30 м, обирати діапазони, змінювати направленість сигналу та виконувати автоматичне тестування генераторів МФСП. Живлення здійснюється від 24 В постійного струму або мережі 220 В, 50 Гц.

Передзамовлення

Система РЕП, РЕБ «Saqribs» РЕП.П127-136.01.000 ФО — це ефективне рішення для подавлення каналів керування БпЛА шляхом формування активних широкосмугових шумових перешкод з потужністю не менше 50 Вт ±5 Вт на канал, що забезпечує стабільний вплив на бортові приймачі дронів.

Пульти дистанційного керування дозволяють працювати на відстані до 30 м, обирати діапазони, змінювати направленість сигналу та виконувати автоматичне тестування генераторів МФСП. Живлення здійснюється від 24 В постійного струму або мережі 220 В, 50 Гц.

Комплект поставки Система РЕП, РЕБ Saqribs РЕП.П127-136.01.000 ФО:

Найменування Кількість
Система РЕБ “Saqribs”, у складі: 1 к-т
1 Апаратний блок РЕП – 1 (АБ РЕП-1), у складі: 1 к-т
1.1 МФСП-200 1 од.
1.2 МФСП-300 1 од.
1.3 МФСП-400 1 од.
1.4 МФСП-500 1 од.
1.5 Антена квадрофілярна 200–300 МГц, з магнітним кріпленням 1 од.
1.6 Антена квадрофілярна 300–400 МГц, з магнітним кріпленням 1 од.
1.7 Антена квадрофілярна 400–500 МГц, з магнітним кріпленням 1 од.
1.8 Антена квадрофілярна 500–600 МГц, з магнітним кріпленням 1 од.
1.9 Захисний корпус АБ РЕП (типовий) з системою примусової вентиляції 1 к-т
1.10 Пульт дистанційного керування (ПДК) з комплектом кабелів (5 м) 1 к-т
2 Апаратний блок РЕП – 2 (АБ РЕП-2), у складі: 1 к-т
2.1 МФСП-700 1 од.
2.2 МФСП-800 1 од.
2.3 МФСП-900 1 од.
2.4 МФСП-1000 1 од.
2.5 Антена квадрофілярна 600–1300 МГц, з магнітним кріпленням 4 од.
2.6 Захисний корпус АБ РЕП (типовий) з системою примусової вентиляції 1 к-т
2.7 ПДК з комплектом кабелів (5 м) 1 к-т
3 Апаратний блок РЕП – 3 (АБ РЕП-3), у складі: 1 к-т
3.1 МФСП-1200 1 од.
3.2 МФСП-2200 1 од.
3.3 МФСП-2400 1 од.
3.4 МФСП-2600 1 од.
3.5 Антена квадрофілярна 600–1300 МГц, з магнітним кріпленням 1 од.
3.6 Антена диско-конусна 2400 МГц, з магнітним кріпленням 3 од.
3.7 Захисний корпус АБ РЕП (типовий) з системою примусової вентиляції 1 к-т
3.8 ПДК (типовий) з комплектом кабелів (5 м) 1 к-т
4 Апаратний блок РЕП – 4 (АБ РЕП-4), у складі: 1 к-т
4.1 МФСП-3200 1 од.
4.2 МФСП-5200 1 од.
4.3 МФСП-5800 1 од.
4.4 Антена спіральна 3.2 ГГц, з магнітним кріпленням 1 од.
4.5 Антена спіральна 5.2 ГГц, з магнітним кріпленням 1 од.
4.6 Антена спіральна 5.8 ГГц, з магнітним кріпленням 1 од.
4.7 Захисний корпус АБ РЕП (типовий) з системою примусової вентиляції 1 к-т
4.8 ПДК (типовий) з комплектом кабелів (5 м) 1 к-т
5 Кабель живлення від АКБ 4 од.
6 Кабель живлення з затискачами (бортова мережа) 4 од.
7 АКБ 24В 120А·год (LiFePO4) 4 од. (опція)
8 Комплект ЗІП 1 к-т (опція)
9 Тара (кейс) для транспортування 4 од.
10 Комплект експлуатаційної документації 1 к-т
10.1 Настанова щодо експлуатування 1 бр.
10.2 Формуляр 1 бр.

Номенклатурний номер НАТО 5865-61-019-4136

Найменування Од. Значення
1Діапазон робочих частот (загальний)МГц200–5850
2Кількість каналів РЕП (загальна)од.15
2.11-ий діапазон, горизонтальна поляризаціяМГц200–300
2.22-ий діапазон, горизонтальна поляризаціяМГц300–400
2.33-ий діапазон, горизонтальна поляризаціяМГц400–500
2.44-ий діапазон, горизонтальна поляризаціяМГц500–600
2.55-ий діапазон, горизонтальна поляризаціяМГц650–750
2.66-ий діапазон, горизонтальна поляризаціяМГц750–850
2.77-ий діапазон, горизонтальна поляризаціяМГц850–950
2.88-ий діапазон, горизонтальна поляризаціяМГц950–1050
2.99-ий діапазон, горизонтальна поляризаціяМГц1200–1300
2.1010-ий діапазон, вертикальна поляризаціяМГц2100–2300
2.1111-ий діапазон, вертикальна поляризаціяМГц2300–2500
2.1212-ий діапазон, вертикальна поляризаціяМГц2500–2700
2.1313-ий діапазон, кругова ліва поляризаціяМГц3100–3300
2.1414-ий діапазон, кругова ліва поляризаціяМГц5150–5250
2.1515-ий діапазон, кругова ліва поляризаціяМГц5700–5850
3 Діаграми направленості антен град. Квадрофілярні: 0°–90°, 180°–270° / 0°–180°
Диско-конусні: 360° / 10°–80°
Спіральні: 30°–60° / 30°–60°
4КСХ антен≤ 1,5
5Кількість одночасних перешкодод.до 12
6Ширина спектру перешкодиМГц100–150
7Потужність одного каналуВт≥ 50±5
8Потужність одного МФСПВт≤ 300
9.1Споживана потужність (1 блок)Втдо 1200
9.2Споживана потужність (4 блоки)Втдо 4500
10.1Напруга живленняВ12/24 ~ 28
10.2Підключення до ACВні
11.1Дальність (FPV)мвід 100
11.2Дальність (Mavic-3)мвід 500
12Час роботихв≥ 60
13Вага одного блокукг≤ 12
14 Температура °C -20…+75
15Ступінь захистуIP65
16Час розгортанняхвдо 15
